实战!手把手教你如何编写一个Linux驱动并写一个支持物联网的LED演示demo

发布于2021-06-07 21:35     阅读(1345)     评论(0)     点赞(2)     收藏(5)


目录

一.开发环境

二. 准备工作:

1. 创建一个项目工程目录

2. 创建输出与目标目录

3.头文件目录

4. 建立源代码src目录

5. 使用git管理你的项目

三.编写LED驱动

三.一 准备工作

三.二 init实现

三.四 exit实现

三.五 make实现

三. 六 open实现

三.七 write实现

三.八 read实现

三.九 ioctl实现

四、编写测试APP

五. 物联网

六.在make添加支持

七. 最终演示


一.开发环境

开发板:

核心板:TQ210CoreB

底板:TQ210 V4

CPU:s5pv210

内核:Linux_kernel_3.0.8

交叉编译系统环境:

操作系统:ubnutu16.04

编译器:arm-embedsky-linux-gnueabi工具链 4.4.6

所需知识点:

若你是刚入门的学生不太看得懂原理图与芯片手册,请先看下这篇文章中针对电路原理与芯片文档这块的教程:详细介绍如何读懂STM32开发板电路原理图以及芯片文档和开发手册,并编写一个测试程序:点亮一个LED灯

本文还需要对Linux设备管理器有一定的了解,否则你开发时只知道调这些函数,但不知道内核态发生了什么,所以建议大家学一下相关知识点:Linux嵌入式开发_主设备号与次设备号详解Linux驱动开发_设备文件系统详解

本文使用GIT来管理项目,GIT方面的教程:关于Git这一篇就够了

内核开发基本知识:Linux内核开发_内核模块

针对位的高级应用:c语言位操作的高级应用

HTTP方面:

Http响应码含义

HTTP协议下GET与POST的区别

HTTP请求报头中各个字段的含义

开源字符处理类库:CharString类 拆分自自己研发的web服务器中的类库

这些知识点我都在别的文章中有详细的解释,若对单片机/嵌入式体系基础较差的同学可以看一看。

本篇教程较为类GNU/LINUX风格,从目录体系到项目管理,都会以类GNU/LINUX风格编写

即便是一个小demo我们也要用git来管理,这是为了加深大家对git的了解与认识,也为将来的工作做准备。

请大家先看完上面的知识在继续学习本篇知识。

二. 准备工作:

工欲善其事必先利其器,当我们开发一个项目工程时,需要构建好项目体系,这样便于我们后面的开发,也让我们的项目变得可维护性更高一点

1. 创建一个项目工程目录

mkdir moudul && cd moudul

2. 创建输出与目标目录

arch、output

这两个目录将用于目标文件的输出以及中间文件的输出目录。

在arch目录下在新建一个arm的目录,因为我们的板子是arm架构,所以新建一个目录用来存放arm的目标文件,这样的体系是源于Linux内核目录体系

  1. mkdir arch && mkdir arch/arm
  2. mkdir output

3.头文件目录

在建立一个头文件目录,同时在include目录下创建一个目录TQ210_LED,代表工程类型,然后在这个目录下创建两个子目录:device、app,用来存放驱动/app的头文件

  1. mkdir include
  2. mkdir include/TQ210_LED
  3. mkdir include/TQ210_LED/device
  4. mkdir include/TQ210_LED/app

4. 建立源代码src目录

目录结构与头文件目录一致

  1. mkdir src
  2. mkdir src/TQ210_LED
  3. mkdir src/TQ210_LED/device
  4. mkdir src/TQ210_LED/app

好了到此我们的工程体系已经建立完成

  1. beis@ubuntu:~/moudul$ tree
  2. .
  3. ├── arch
  4. │   └── arm
  5. ├── include
  6. │   └── TQ210_LED
  7. │   ├── app
  8. │   └── device
  9. ├── output
  10. └── src
  11. └── TQ210_LED
  12. ├── app
  13. └── device

目录结构分配的非常清晰合理,当我们新增别的模块时,只需要按照这个规范在src与include下建立不同的类型目录就可以了

若别的架构只需要在arch下建立对应的架构目录即可。

目录体系完成之后我们在使用GIT来管理我们的项目

5. 使用git管理你的项目

git init

三.编写LED驱动

在src/TQ210_LED/device目录下新建一个.c文件和在include/TQ210_LED/device目录下新建一个.h文件

  1. touch src/TQ210_LED/device/TQ210_LED_device.c
  2. touch include/TQ210_LED/device/TQ210_LED_device.h

然后使用vim打开.c文件我们就可以开始编写驱动模块啦

vim src/TQ210_LED/device/TQ210_LED_device.c

现在我们打开电路原理图,这是开发步骤的必须的第一步,因为只有看原理图才知道电路的结构。

在原理图中找到LED这一块并放大

从原理图中可以得知LED1、LED2都接在GPC端口上。

 vdd表示器件内部工作电压的符号,vdd5v的意思就是至少需要5伏电压才能让此器件工作,不过这个我们一般不用关系,这个一般由PCB板设计者们已经完成了,输入源端已经设定好电阻之类的器件器件来控制电流通过,包括板子使用的电流模式。

 R开头的这样的电路符号一般都是电阻名字,1K=1000欧姆,也就是说当电压流过时它会吸收掉1000欧姆的电压。

  这是一个放大三极管,用于放大电流的,型号是S8050,符号是Q,Q1代表一号放大三极管。

从这里可以看到LED1和LED2分别接在GPC0号端口上,位为3与4

这里我教大家如何通过GPC0_4这个标识来找到芯片手册里的对应标志位

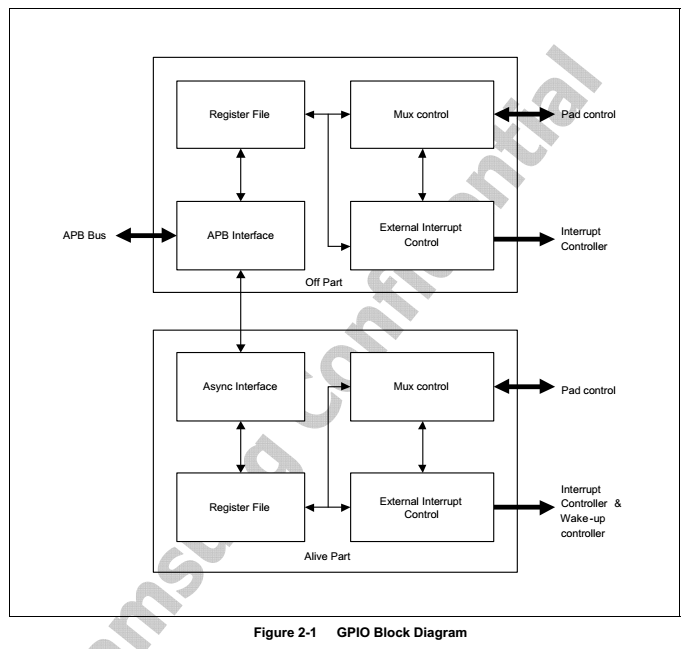

我们打开芯片手册,先看下GPIO的框架图

它由两部分组成 OFF PART(断电部分)和ALILVE PART(带电部分)

两者分别为,睡眠模式与非睡眠模式,也就是说这个GPIO框架支持睡眠模式与非睡眠模式,若进入睡眠模式则整个框架内部时钟将停止工作,等待其它中断将其唤醒,同时在睡眠模式下是能够保证其GPIO内部寄存器的值的。

它挂载在APB总线上,并且APB没有挂接到RCC这样的时钟总线上,不像STM32是挂接在这个总线上,若不先开启它则APB总线不会工作,这是STM32出于低功耗的设计。

接着我们找到GPC端口的描述



这里建议大家在打开PDF时使用CTRL+F去搜索GPC0能快速找到对应的说明页

按照单片机的开发的经验来说,我们可以知道若想让一个GPC口工作,必须使其设置为OUTPUT模式

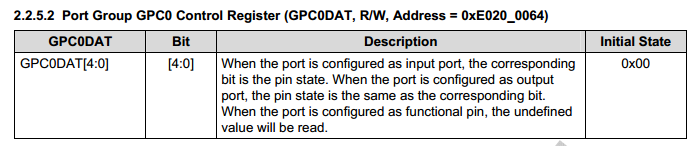

同时可以看到DAT寄存器的介绍

DAT说明:

当端口配置为输入端口时,对应位为引脚状态当端口配置为输出端口时,引脚状态与对应位相同当端口配置为功能引脚时,将读取未定义的值。

也就是说CON对应端口是输出时,DAT对应的就是状态值,给1即高电平,给0即低电平。

在三星s5pv210中每个GPIO口由CON和DAT组成,CON是控制状态,DAT是输入输出状态。

并且我们可以看到GPC0CON的端口地址为:0xE0200060

GPC0DAT的端口地址为:0XE0200064 相差四字节。

一个32位机器上的int的大小。

基本上硬件以及地址信息我们都知道了,那么就是正式写代码开始进行开发了。

三.一 准备工作

在你的src/device目录下新建一个.c的文件

touch src/TQ210_LED/device/TQ210_device_led.c

同时在创建头文件:

touch include/TQ210_LED/device/TQ210_device_led.c

然后使用你喜欢的编辑工具开始写代码吧!

首先在.c文件中包含基本头文件:

  1. #include <linux/module.h>
  2. #include <linux/ioport.h>
  3. #include <linux/io.h>
  4. #include <linux/platform_device.h>
  5. #include <linux/init.h>
  6. #include <linux/serial_core.h>
  7. #include <linux/serial.h>
  8. #include <asm/irq.h>
  9. #include <mach/hardware.h>
  10. #include <plat/regs-serial.h>
  11. #include <mach/regs-gpio.h>
  12. #include <asm/uaccess.h>

基本信息:

  1. //author
  2. MODULE_AUTHOR("Stephen Zhou");
  3. MODULE_LICENSE("GPL");

init与exit:

  1. static int __init led_init(void){
  2. }
  3. static void __exit led_exit(void){
  4. }
  5. module_init(led_init);
  6. module_exit(led_exit);

我们在增加一些基本信息:

这些信息用来存储针对设备处理器用的名字,这些在之前的文件系统详解中都有详细说过

先定义存放/dev下的名字,这个是给udev看的:

  1. //led one and two name
  2. #define LED_ONE_NAME "TQ210_LED_ONE"
  3. #define LED_TWO_NAME "TQ210_LED_TWO"

定义内核模块表中的名字,以及sysfs的名字,这个是给内核和sysfs文件系统看的

  1. //led name in kernel
  2. #define LED_KERNEL_NAME "TQ210_LED"
  3. #define LED_SYSFS_CLASS_NAME "TQ210_LED_CLASS"

led数量,这个是给我们程序自己看的

  1. //led device number max
  2. #define LED_NUMBER_MAX 2

在写几个针对位操作的函数:

  1. //set or get gpic bit value
  2. #define SET_GPIC(GPIC_ADDRESS,VALUE,OPE) *GPIC_ADDRESS OPE VALUE
  3. #define SET_GPIC_STATE(GPIC_ADDRESS,LED1_VALUE,LED2_VALUE,OPE) *GPIC_ADDRESS OPE (LED1_VALUE | LED2_VALUE)
  4. #define GET_GPIC(GPIC_ADDRESS,VALUE) *GPIC_ADDRESS & VALUE
  5. //led gpic port
  6. #define LED1_GPIC_BIT(VALUE) (VALUE << 12)
  7. #define LED2_GPIC_BIT(VALUE) (VALUE << 16)
  8. #define LED1_GPIC_DAT_BIT(VALUE) (VALUE << 3)
  9. #define LED2_GPIC_DAT_BIT(VALUE) (VALUE << 4)

属性宏:

  1. //device gpic address
  2. #define GPIC0_CON_ADDRESS 0xE0200060
  3. #define GPIC0_DAT_ADDRESS 0xE0200064
  4. #define GPIC_ADDRESS_FORMAT 16
  5. //state
  6. #define LED_STATE_ON "ON"
  7. #define LED_STATE_OFF "OFF"

好了,接下来我们去实现init函数

三.二 init实现

在实现init函数之前我们在.c文件中申请几个全局变量,用来存储不同的属性:

存储led名字:

char LED_NAME[][256] = {{LED_ONE_NAME},{LED_TWO_NAME}};

存储con与dat地址:

  1. volatile unsigned long* GPIC0_address = NULL;
  2. volatile unsigned long* GPIC0_dat = NULL;

存储内核fd与类(sysfs)fd:

  1. //drive struct
  2. static int led_kernel_fd = 0; //kernel struct fd
  3. static struct class* led_device_file_class = NULL; //sysfs fd
  4. static struct device* led_device_class_son[LED_NUMBER_MAX] = {NULL};

除此之外还需要一个结构体:

struct file_operations

这个结构体就是用来存储文件函数指针的,write、open等函数实现

为此我们先将write、open先定义出来,什么都不做,后面我们在实现:

  1. //open
  2. static int led_open(struct inode* inode,struct file* file){
  3. }
  4. //write
  5. static ssize_t led_write(struct file* file,const char __user* buf,size_t count,loff_t* ppos){
  6. }
  7. //read
  8. static ssize_t led_read(struct file* file,char __user* buf,size_t count,loff_t* ppos){
  9. }
  10. //ioctl
  11. static long led_ioctl(struct file* file,unsigned int cmd,unsigned long arg){
  12. }

注意根据内核版本不同,在内核部分的write、read函数原型不同,可以根据自己开发板子使用的内核版本来查一下。

我们把fops结构体定义出来:

  1. //drive struct
  2. static struct file_operations led_drive_fops = {
  3. .owner = THIS_MODULE,
  4. .open = led_open,
  5. .write = led_write,
  6. .read = led_read,
  7. .unlocked_ioctl = led_ioctl,
  8. };

里面的THIS_MODULE是一个地址,这个会在预编译期间被编译器替换为当前模块的地址,也就是说它指向当前模块。

init函数的目的:

将设备注册到内核并注册到类文件系统,将udev注册到dev dir

第一步注册到内核结构体中

注意在内核模块中我们尽量多打日志,利用printk函数,便于我们调试

因为内核态是不能用GDB这些来调试的。

  1. led_kernel_fd = register_chrdev(0,LED_KERNEL_NAME,&led_drive_fops);
  2. if(led_kernel_fd < 0){
  3. printk("TQ210_LED[ERROR]: register_chrdev - %d\n",led_kernel_fd);
  4. return -1;
  5. }

第二步 注册到sysfs/sys/class dir,申请一个父节点

led_device_file_class = class_create(THIS_MODULE,LED_SYSFS_CLASS_NAME);

第三步注册子设备到类sysfs中,作为子节点

注意编译器是c99,我们不能在代码部分声明变量,所以在开头加一个i的定义

 int i = 0;      //for c99
  1. for(; i < LED_NUMBER_MAX; ++i){
  2. led_device_class_son[i] = device_create (led_device_file_class,NULL,MKDEV(led_kernel_fd,i),NULL,LED_NAME[i]);
  3. if(unlikely(IS_ERR(led_device_class_son[i]))) {
  4. printk("TQ210_LED[ERROR]: register son device\n");
  5. return -2;
  6. }
  7. }

最后一步将物理地址映射到内核虚拟地址:

操作系统出于alu地址随机化保护原因,是不能直接访问物理地址的,需要先转化为虚拟地址。

  1. GPIC0_address = (volatile unsigned long*)ioremap(GPIC0_CON_ADDRESS,GPIC_ADDRESS_FORMAT);
  2. GPIC0_dat = (volatile unsigned long*)ioremap(GPIC0_DAT_ADDRESS,GPIC_ADDRESS_FORMAT);

最后打印一下表示我们成功初始化init了。

  1. printk("TQ210_LED[SUCCESS]:init\n");
  2. return 0;

在实现一下exit函数:

三.四 exit实现

先释放子类节点,注意这里的释放是有顺序之分的

因为我们在注册的时候是先注册到内核-sysfs-sysfs子节点这样的一个流程。

在设备文件详解里我说过它的寻找方式,当我们open一个/dev下的文件时,先调用中断的do_sys_open,然后在调用do_filp_open,来从文件系统中获取节点,VFS中,因为/dev目录下的文件是存在于磁盘上的,但是这个文件都在VFS的文件描述结构体中又注册,因为VFS是管理磁盘的,然后在调用open_namei函数来根据name在VFS中获取指向这个文件的指针。

最后通过这个指针可以找到这个文件指向哪个open、write等,最后会发现通过它里面的文件指针找到的是sysfs,udev只负责根据class目录下的结构把文件注册到VFS的磁盘/DEV目录下。

然后sysfs里的节点指向内核中的节点,所以当我们想删除一个节点的话,如果先删除的是内核里的节点的话,你在去删除sysfs里的节点会发现出现段错误。

这个原因大概是因为找到sysfs节点时,linux会判断指向的内核指针是否有效,来确认这是否是一个正常的设备。

所以我们怎么注册的,就怎么反着来释放。

先释放子节点

  1. int i = 0; //for c99
  2. for(; i < LED_NUMBER_MAX; ++i){
  3. device_unregister(led_device_class_son[i]);
  4. }

释放父节点

class_destroy(led_device_file_class);

关闭io映射

  1. iounmap(GPIC0_address);
  2. iounmap(GPIC0_dat);

删除内核里的模块信息

 unregister_chrdev(led_kernel_fd,LED_KERNEL_NAME);

在打印一行log

 printk("TQ210_LED[SUCCESS]:exit\n");

在打印时非常建议大家在前面加上标识符,这样在输出log时使用grep能更清楚看到你的日志。

到这里你的雏形驱动已经完成了,你编译好之后在使用insmod命令安装的话就会看到/dev目录下对应的节点。

当使用sysfs注册时,sysfs会自动通知udev的。

现在开始写make,回到顶层目录下

三.五 make实现

内核模块的make写法已经在之前的linux内核模块文章中说过了

这里交叉编译的话记得修改KDIR还有CROSS_COMPILE的变量值就可以了

  1. ifneq ($(KERNELRELEASE),)
  2. obj-m := ./src/TQ210_LED/device/TQ210_device_led.o
  3. else
  4. KDIR := /home/beis/TQ/opt/EmbedSky/TQ210/Kernel_3.0.8_TQ210_for_Linux_v2.4
  5. all:
  6. $(MAKE) -C $(KDIR) M=$(PWD) modules CROSS_COMPILE=arm-embedsky-linux-gnueabi-
  7. mv ./src/TQ210_LED/device/*.mod.c ./output
  8. mv ./src/TQ210_LED/device/*.ko ./arch/arm/TQ210_LED
  9. clean:
  10. $(MAKE) -C $(KDIR) M=$(PWD) clean
  11. rm ./output/*
  12. endif

然后你在make一下,就可以在arch/arm/TQ210_LED目录下看到你的ko文件了。

完成初步之后就需要git保存一下啦

  1. git add .
  2. git commit -m "one"

那么接下来回到驱动文件下实现open函数

三. 六 open实现

首先我们可以利用MINOR取的当前操作的子节点

 int son_id = MINOR(inode->i_rdev);

然后利用switch来对不同节点做不同的处理,这样就不用写多个驱动文件了

同一驱动类型,非常建议这么做。

  1. switch(son_id){
  2. case 0: //led one
  3. break;
  4. case 1: //led two
  5. break;
  6. default:
  7. printk("TQ210_LED[ERROR]: error son device number\n");
  8. return -1;
  9. break;
  10. }

首先利用我们写好的位函数,把led开启成输出模式

首先是先清空,在开启,这样方便进行位运算,从而不被其他位影响。

  1. case 0: //led one
  2. SET_GPIC(GPIC0_address,~LED1_GPIC_BIT(0xf),&=); //clear
  3. SET_GPIC(GPIC0_address,LED1_GPIC_BIT(0x1),|=); //output
  4. break;
  5. case 1: //led two
  6. SET_GPIC(GPIC0_address,~LED2_GPIC_BIT(0xf),&=); //clear
  7. SET_GPIC(GPIC0_address,LED2_GPIC_BIT(0x1),|=); //output
  8. break;

针对初学者,可能对位还不是特别懂,这里我给大家拆一下,详细说一下这个步骤

 把宏展开给大家看下,以LED1举例

*GPIC0_address &= ~((0xf<<(12));

上面原理图说过,CON3[15:12]是设置模式的,0xf的二进制是1111,左移12位是1111000000000000,然后在与原位做与运算,与运算特点:两位同时为1则为1,不相同则为0

然后这里取反就是0000111111111111,与CON3做与运算:

假设CON3是1011000000001000

1011000000001000

——————————

00001111111111110

——————————

0000000000001000

可以看到非常巧妙的利用与特点,没有修改其它位把我们想要设置的位给清空了。

第二个也与之一样,在你对这些含糊不清的时候,请拿起笔来自己运算,让自己清楚才是真正明白了。

*GPIC0_address |= ((0x1<<(12));

左移12位:0001000000000000 ,或运算的特点:当一个bit位为1,则为1,所以不用做取反运算了。

0000000000001000

——————————

0001000000000000

——————————

0001000000001000

也在没有修改其它位的情况下完成了。

open实现完整代码:

  1. static int led_open(struct inode* inode,struct file* file){
  2. /* open device and init */
  3. //get son device number
  4. int son_id = MINOR(inode->i_rdev);
  5. switch(son_id){
  6. case 0: //led one
  7. SET_GPIC(GPIC0_address,~LED1_GPIC_BIT(0xf),&=); //clear
  8. SET_GPIC(GPIC0_address,LED1_GPIC_BIT(0x1),|=); //output
  9. break;
  10. case 1: //led two
  11. SET_GPIC(GPIC0_address,~LED2_GPIC_BIT(0xf),&=); //clear
  12. SET_GPIC(GPIC0_address,LED2_GPIC_BIT(0x1),|=); //output
  13. break;
  14. default:
  15. printk("TQ210_LED[ERROR]: error son device number\n");
  16. return -1;
  17. break;
  18. }
  19. printk("TQ210_LED[SUCCESS]:open\n");
  20. return 0;
  21. }

三.七 write实现

获取子节点

 int son_id = MINOR(file->f_dentry->d_inode->i_rdev);

这里我们利用一个函数从用户态往内核态拿一下参数,记得失败打log

  1. char val = 0;
  2. if(copy_from_user(&val,buf,count)){ printk("TQ210_LED[ERROR]:get user variable\n"); return -1; }

然后实现:

就是判断写入的是1则亮,0则灭,位运算在open已经仔细说过了,这里就不展开说了。

我们这里的操作要对dat寄存器,上面开头也说过了。

  1. switch(son_id){
  2. case 0: //led one
  3. if(val == 1){ SET_GPIC_STATE(GPIC0_dat,LED1_GPIC_DAT_BIT(1),LED2_GPIC_DAT_BIT((GET_GPIC(GPIC0_dat,LED2_GPIC_DAT_BIT(1)))),|=); }else{ SET_GPIC_STATE(GPIC0_dat,~LED1_GPIC_DAT_BIT(1),(GET_GPIC(GPIC0_dat,0)),&=); }
  4. printk("TQ210_LED[MSG]:led one\n");
  5. break;
  6. case 1: //led two
  7. if(val == 1){ SET_GPIC_STATE(GPIC0_dat,LED2_GPIC_DAT_BIT(1),LED1_GPIC_DAT_BIT(GET_GPIC(GPIC0_dat,LED1_GPIC_DAT_BIT(1))),|=); }else{ SET_GPIC_STATE(GPIC0_dat,~LED2_GPIC_DAT_BIT(1),(GET_GPIC(GPIC0_dat,0)),&=); }
  8. printk("TQ210_LED[MSG]:led two\n");
  9. break;
  10. default:
  11. printk("TQ210[ERROR]:can't write device number\n");
  12. break;
  13. }

最后打印一下:

  1. printk("TQ210_LED[SUCCESS]:write\n");
  2. return 0;

完整实现:

  1. static ssize_t led_write(struct file* file,const char __user* buf,size_t count,loff_t* ppos){
  2. //write device
  3. //get son device number
  4. int son_id = MINOR(file->f_dentry->d_inode->i_rdev);
  5. //get user variable to kernel variablei
  6. char val = 0;
  7. if(copy_from_user(&val,buf,count)){ printk("TQ210_LED[ERROR]:get user variable\n"); return -1; }
  8. switch(son_id){
  9. case 0: //led one
  10. if(val == 1){ SET_GPIC_STATE(GPIC0_dat,LED1_GPIC_DAT_BIT(1),LED2_GPIC_DAT_BIT((GET_GPIC(GPIC0_dat,LED2_GPIC_DAT_BIT(1)))),|=); }else{ SET_GPIC_STATE(GPIC0_dat,~LED1_GPIC_DAT_BIT(1),(GET_GPIC(GPIC0_dat,0)),&=); }
  11. printk("TQ210_LED[MSG]:led one\n");
  12. break;
  13. case 1: //led two
  14. if(val == 1){ SET_GPIC_STATE(GPIC0_dat,LED2_GPIC_DAT_BIT(1),LED1_GPIC_DAT_BIT(GET_GPIC(GPIC0_dat,LED1_GPIC_DAT_BIT(1))),|=); }else{ SET_GPIC_STATE(GPIC0_dat,~LED2_GPIC_DAT_BIT(1),(GET_GPIC(GPIC0_dat,0)),&=); }
  15. printk("TQ210_LED[MSG]:led two\n");
  16. break;
  17. default:
  18. printk("TQ210[ERROR]:can't write device number\n");
  19. break;
  20. }
  21. printk("TQ210_LED[SUCCESS]:write\n");
  22. return 0;
  23. }

三.八 read实现

read实现也很简单,就是利用位运算去读位的值,唯一用到的就是用户态向内核态传递参数的函数:copy_to_user

完整代码:

  1. static ssize_t led_read(struct file* file,char __user* buf,size_t count,loff_t* ppos){
  2. //read led state
  3. int son_id = MINOR(file->f_dentry->d_inode->i_rdev);
  4. int BIT = 0;
  5. char on[2] = LED_STATE_ON;
  6. char off[3] = LED_STATE_OFF;
  7. switch(son_id){
  8. case 0:
  9. BIT = GET_GPIC(GPIC0_dat,LED1_GPIC_DAT_BIT(1));
  10. if(BIT){
  11. if(copy_to_user((char*)buf,&on,sizeof(on))) return -EFAULT;
  12. }else{
  13. if(copy_to_user((char*)buf,&off,sizeof(off))) return -EFAULT;
  14. }
  15. break;
  16. case 1:
  17. BIT = GET_GPIC(GPIC0_dat,LED2_GPIC_DAT_BIT(1));
  18. if(BIT){
  19. if(copy_to_user((char*)buf,&on,sizeof(on))) return -EFAULT;
  20. return 2;
  21. }else{
  22. if(copy_to_user((char*)buf,&off,sizeof(off))) return -EFAULT;
  23. return 3;
  24. }
  25. break;
  26. default:
  27. printk("TQ210[ERROR]:can't write device number\n");
  28. return -1;
  29. break;
  30. }
  31. printk("TQ210_LED[SUCCESS]:read\n");
  32. return 0;
  33. }

三.九 ioctl实现

ioctl的实现的话,linux是有要求的,ioctl思想是利用参数来获取对应属性,实现对应功能。

linux内核是利用命令码实现这些,开发者利用switch case来对不同的命令码进行不同的实现

在内核里一个命令码是这样的:

  1. ________________________________________
  2. | 设备类型 | 序列号 | 方向 | 数据尺寸 |
  3. |----------|--------|------|-------- |
  4. | 8 bit   | 8 bit | 2 bit |8~14 bit |
  5. |----------|--------|------|------------ |

linux内核也提供了一些实现宏定义

  1. //nr为序号,datatype为数据类型,如int
  2. _IO(type, nr ) //没有参数的命令
  3. _IOR(type, nr, datatype) //从驱动中读数据
  4. _IOW(type, nr, datatype) //写数据到驱动
  5. _IOWR(type,nr, datatype) //双向传送

例子:

  1. #define MEM_IOC_MAGIC 'm' //定义类型
  2. #define MEM_IOCSET _IOW(MEM_IOC_MAGIC,0,int)
  3. #define MEM_IOCGQSET _IOR(MEM_IOC_MAGIC, 1, int)

linux也提供了一些判断参数是否有效的宏函数

  1. _IOC_NR() 读取基数域值 (bit0~ bit7)
  2. _IOC_TYPE 读取魔数域值 (bit8 ~ bit15)
  3. _IOC_SIZE 读取数据大小域值 (bit16 ~ bit29)
  4. _IOC_DIR 获取读写属性域值 (bit30 ~ bit31)

我的定义:

  1. //ioctl
  2. #define MEMDEV_IOC_MAGIC 's'
  3. #define MEMDEV_IOCPRINT _IO(MEMDEV_IOC_MAGIC, 1)
  4. #define MEMDEV_IOCGETDATA _IOR(MEMDEV_IOC_MAGIC, 2, int)
  5. #define MEMDEV_IOCSETDATA _IOW(MEMDEV_IOC_MAGIC, 3, int)
  6. #define MEMDEV_IOC_MAXNR 3

依旧取子节点

  1. int par = 0;
  2. int son_id = MINOR(file->f_dentry->d_inode->i_rdev);

判断类型是否有效:

  1. if(_IOC_TYPE(cmd) != MEMDEV_IOC_MAGIC)
  2. return -EINVAL;

判断参数是否有效

  1. if(_IOC_NR(cmd) > MEMDEV_IOC_MAXNR)
  2. return -EINVAL;

在判断读写属性是否有效

  1. if (_IOC_DIR(cmd) & _IOC_READ){ if(access_ok(VERIFY_WRITE, (void *)arg, _IOC_SIZE(cmd))){ return -EFAULT; } }
  2. else if(_IOC_DIR(cmd) & _IOC_WRITE) { if (access_ok(VERIFY_READ, (void *)arg, _IOC_SIZE(cmd))){ return -EFAULT; } }

这里利用了一个access_ok是一个宏,用来判断参数的读写是否有效。

接下来就是具体实现啦

只需要判断cmd的属性就可以了。

  1. switch(son_id){
  2. case 0:
  3. switch(cmd){
  4. case MEMDEV_IOCPRINT: //Print information
  5. printk("TQ210_LED1 demo to stephen zhou\n");
  6. break;
  7. case MEMDEV_IOCGETDATA: //Get parameters
  8. return __put_user(par,(int*) arg);
  9. break;
  10. case MEMDEV_IOCSETDATA: //Set parameters
  11. return __get_user(par,(int*) arg);
  12. break;
  13. default:
  14. return -EINVAL;
  15. break;
  16. }
  17. break;
  18. case 1:
  19. switch(cmd){
  20. case MEMDEV_IOCPRINT: //Print information
  21. printk("TQ210_LED2 demo to stephen zhou\n");
  22. break;
  23. case MEMDEV_IOCGETDATA: //Get parameters
  24. return __put_user(par,(int*) arg);
  25. break;
  26. case MEMDEV_IOCSETDATA: //Set parameters
  27. return __get_user(par,(int*) arg);
  28. break;
  29. default:
  30. return -EINVAL;
  31. break;
  32. }
  33. break;
  34. }

最后别忘记打印:

  1. printk("TQ210_LED[SUCCESS]:ioctl\n");
  2. return 0;

完整代码:

  1. static long led_ioctl(struct file* file,unsigned int cmd,unsigned long arg){
  2. int par = 0;
  3. //get son id
  4. int son_id = MINOR(file->f_dentry->d_inode->i_rdev);
  5. //cmd su or err
  6. if(_IOC_TYPE(cmd) != MEMDEV_IOC_MAGIC)
  7. return -EINVAL;
  8. if(_IOC_NR(cmd) > MEMDEV_IOC_MAXNR)
  9. return -EINVAL;
  10. if (_IOC_DIR(cmd) & _IOC_READ){ if(access_ok(VERIFY_WRITE, (void *)arg, _IOC_SIZE(cmd))){ return -EFAULT; } }
  11. else if(_IOC_DIR(cmd) & _IOC_WRITE) { if (access_ok(VERIFY_READ, (void *)arg, _IOC_SIZE(cmd))){ return -EFAULT; } }
  12. switch(son_id){
  13. case 0:
  14. switch(cmd){
  15. case MEMDEV_IOCPRINT: //Print information
  16. printk("TQ210_LED1 demo to stephen zhou\n");
  17. break;
  18. case MEMDEV_IOCGETDATA: //Get parameters
  19. return __put_user(par,(int*) arg);
  20. break;
  21. case MEMDEV_IOCSETDATA: //Set parameters
  22. return __get_user(par,(int*) arg);
  23. break;
  24. default:
  25. return -EINVAL;
  26. break;
  27. }
  28. break;
  29. case 1:
  30. switch(cmd){
  31. case MEMDEV_IOCPRINT: //Print information
  32. printk("TQ210_LED2 demo to stephen zhou\n");
  33. break;
  34. case MEMDEV_IOCGETDATA: //Get parameters
  35. return __put_user(par,(int*) arg);
  36. break;
  37. case MEMDEV_IOCSETDATA: //Set parameters
  38. return __get_user(par,(int*) arg);
  39. break;
  40. default:
  41. return -EINVAL;
  42. break;
  43. }
  44. break;
  45. }
  46. printk("TQ210_LED[SUCCESS]:ioctl\n");
  47. return 0;
  48. }

好了,这里open、write、read、ioctl都已经实现啦,那么我们在写一个简单的app测试一下吧

四、编写测试APP

这里我写了一个闪烁的app代码

在src/app目录下新建一个TQ210_app_led.c的文件,用于用户态的程序

包含基本头文件

  1. #include <sys/types.h>
  2. #include <sys/stat.h>
  3. #include <fcntl.h>
  4. #include <stdio.h>
  5. #include <unistd.h>
  6. #include <string.h>
  7. #include <sys/ioctl.h>
  8. #include <stdlib.h>
  9. #include "../../../include/TQ210_LED/device/TQ210_device_led.h"

这里我写了一个基本的打印函数

  1. void print(char* led1_state,char* led2_state){
  2. system("clear");
  3. printf("/*****************************************************************************\n");
  4. printf("* *\n");
  5. printf("* TQ210 LED的demo演示 *\n");
  6. printf("* Copyright (C) 2021 StephenZhou *\n");
  7. printf("* *\n");
  8. printf("*----------------------------------------------------------------------------*\n");
  9. printf("* Device : State *\n");
  10. printf("*----------------------------------------------------------------------------*\n");
  11. if(strcmp(led1_state,"ON") == 0){ printf("* TQ210_LED_ONE : ON *\n"); }
  12. else{ printf("* TQ210_LED_ONE : OFF *\n"); }
  13. printf("*----------------------------------------------------------------------------*\n");
  14. if(strcmp(led2_state,"ON") == 0){ printf("* TQ210_LED_TWO : ON *\n"); }
  15. else{ printf("* TQ210_LED_TWO : OFF *\n"); }
  16. printf("*----------------------------------------------------------------------------*\n");
  17. printf("* Change History : *\n");
  18. printf("* <Date> | <Version> | <Author> | <Description> *\n");
  19. printf("*----------------------------------------------------------------------------*\n");
  20. printf("* 2020/5/25 | 1.0.0.0 | StephenZhou | LED Demo *\n");
  21. printf("*----------------------------------------------------------------------------*\n");
  22. printf("* *\n");
  23. printf("*****************************************************************************/\n");
  24. }

第一步就是声明基本变量,然后就按照open、write的方式写就可以了,注释我写的非常清楚

就是先open打开,然后read读取状态,把状态打印出来,并且调用ioctl来打印基本信息,在使用write写入状态。

  1. int main(int argc,char **argv){
  2. /* Two LEDs flash each other and print the status */
  3. int cmd = 0,arg = 0,val = 0;
  4. char led1_state[4] = {0},led2_state[4] = {0};
  5. //1. open udev device
  6. int led_fd1 = open(LED_DEV_ONE_NAME,O_RDWR);
  7. int led_fd2 = open(LED_DEV_TWO_NAME,O_RDWR);
  8. if(led_fd1 == -1 || led_fd2 == -1){
  9. printf("error:can't open led device\n");
  10. return -1;
  11. }
  12. //2. print msg to kernel ioctl
  13. cmd = MEMDEV_IOCPRINT;
  14. if(ioctl(led_fd1,cmd,&arg) == -1) { printf("error:can't ioctl for led1\n"); return -1; }
  15. cmd = MEMDEV_IOCPRINT;
  16. if(ioctl(led_fd2,cmd,&arg) == -1) { printf("error:can't ioctl for led2\n"); return -1; }
  17. //3. wink
  18. while(1){
  19. //led one wink led two close
  20. val = 1;
  21. if(write(led_fd1,&val,sizeof(val)) == -1){ printf("error:can't write for led1\n"); return -1; }
  22. val = 0;
  23. if(write(led_fd2,&val,sizeof(val)) == -1){ printf("error:can't write for led2\n"); return -1; }
  24. //clear string
  25. memset(led1_state,0,sizeof(led1_state));
  26. memset(led2_state,0,sizeof(led2_state));
  27. //read led state
  28. if(read(led_fd1,led1_state,sizeof(led1_state)) == -1){ printf("error:cant't read for led1\n"); return -1; }
  29. if(read(led_fd2,led2_state,sizeof(led2_state)) == -1){ printf("error:cant't read for led2\n"); return -1; }
  30. print(led1_state,led2_state);
  31. sleep(3);
  32. //led two wink led one close
  33. val = 1;
  34. if(write(led_fd2,&val,sizeof(val)) == -1){ printf("error:can't write for led1\n"); return -1; }
  35. val = 0;
  36. if(write(led_fd1,&val,sizeof(val)) == -1){ printf("error:can't write for led2\n"); return -1; }
  37. //clear string
  38. memset(led1_state,0,sizeof(led1_state));
  39. memset(led2_state,0,sizeof(led2_state));
  40. //read led state
  41. if(read(led_fd1,led1_state,sizeof(led1_state)) == -1){ printf("error:cant't read for led1\n"); return -1; }
  42. if(read(led_fd2,led2_state,sizeof(led2_state)) == -1){ printf("error:cant't read for led2\n"); return -1; }
  43. print(led1_state,led2_state);
  44. sleep(3);
  45. }
  46. return 0;
  47. }

我们在把app文件添加到make里,用交叉编译器

以下是我修改后的make

我使用了一些mv命令来把生成的临时文件以及目标文件都放到固定目录中。

  1. ifneq ($(KERNELRELEASE),)
  2. obj-m := ./src/TQ210_LED/device/TQ210_device_led.o
  3. else
  4. KDIR := /home/beis/TQ/opt/EmbedSky/TQ210/Kernel_3.0.8_TQ210_for_Linux_v2.4
  5. all:
  6. $(MAKE) -C $(KDIR) M=$(PWD) modules CROSS_COMPILE=arm-embedsky-linux-gnueabi-
  7. arm-embedsky-linux-gnueabi-gcc ./src/TQ210_LED/app/TQ210_app_led.c -o TQ210_app_led
  8. mv ./src/TQ210_LED/device/*.o ./output
  9. mv *.symvers ./output
  10. mv *.order ./output
  11. mv ./src/TQ210_LED/device/*.mod.c ./output
  12. mv ./src/TQ210_LED/device/*.ko ./arch/arm/TQ210_LED
  13. mv TQ210_app_led ./arch/arm/TQ210_LED
  14. clean:
  15. $(MAKE) -C $(KDIR) M=$(PWD) clean
  16. rm ./output/*
  17. rm ./arch/arm/TQ210_LED/*
  18. rm ./arch/arm/network/*
  19. endif

这个时候你在make一下就能在arch/arm/TQ210_LED目录下看到app和.ko文件了。

  1. beis@ubuntu:~/moudul/arch/arm/TQ210_LED$ tree
  2. .
  3. ├── TQ210_app_led
  4. └── TQ210_device_led.ko
  5. 0 directories, 2 files

最后别忘记git一下

  1. git add .
  2. git commit -m "two"

到这一步基本一个demo就已经写完了,那么接下里我们让它物联网

写一个server服务器来控制它

以下代码是我以前写过web ui的方法实现的。

五. 物联网

在src目录下新建一个network目录,在此目录新建一个server.c文件,同理include目录也是一样

这部分如果你对http开发以及网站开发没有开发经验的话可以跳过,这里我是自己写的服务器是为了让大家更清楚了解物联网原理,可以去看下我关于http协议的讲解,以及我开源的http解析代码

  1. mkdir src/network
  2. touch src/network/server.c
  3. mkdir include/network
  4. touch include/network/server.h

我们在写一个html用来展示前端,其就post的提交

代码很简单,存放在src/network目录下

先在.h文件里把协议以及头文件定义出来

  1. #include <stdio.h>
  2. #include <strings.h>
  3. #include <unistd.h>
  4. #include <sys/stat.h>
  5. #include <fcntl.h>
  6. #include <sys/types.h>
  7. #include <sys/socket.h>
  8. #include <netinet/in.h>
  9. #include <arpa/inet.h>
  10. #include <string.h>
  11. #include "../../include/TQ210_LED/device/TQ210_device_led.h"
  12. //server config
  13. #define PORT 8081
  14. #define BACKLOG 10
  15. //http
  16. #define STATE_OK "HTTP/1.0 200 OK\r\n"
  17. #define SERVER_TYPE "Server: DWBServer\r\nContent-Type: text/html;charset=utf-8\r\n\r\n"
  18. //file
  19. #define INDEX_NAME "./index.html"
  20. //http ops
  21. #define STATE_GET_INDEX 1
  22. #define STATE_BUTTON_FOO 2
  23. #define STATE_200 3
  24. //led
  25. #define LED_1 1
  26. #define LED_2 2
  27. #define LED_UP 3
  28. #define LED_DOWN 4

思路就是post提交给服务器,服务器拿到post数据然后判断数据信息来执行对应的功能

这里使用了form的表格实现了这一功能

  1. <html>
  2. <body>
  3. <form action = "" method = "post">
  4. <button name="foo" value="LED1_Light">LED1_点亮</button>
  5. </form>
  6. <form action = "" method = "post">
  7. <button name="foo" value="LED1_Ext">LED1_熄灯</button>
  8. </form>
  9. <form action = "" method = "post">
  10. <button name="foo" value="LED2_Light">LED2_点亮</button>
  11. </form>
  12. <form action = "" method = "post">
  13. <button name="foo" value="LED2_Ext">LED2_熄灯</button>
  14. </form>
  15. </body>
  16. </html>

server.c部分

首先包含头文件:

#include "../../include/network/server.h"

在写一个解析http协议的head代码:

这一部分是用来获取报文头的,便于服务器判断请求参数是什么

  1. int GetHead(char* buff,char* t){
  2. if(buff == NULL || t == NULL){
  3. return -1;
  4. }
  5. int str_len = strlen(buff);
  6. int i = 0;
  7. for(; i<str_len ;++i){
  8. if(buff[i] == '\r'){
  9. break;
  10. }
  11. t[i] = buff[i];
  12. }
  13. return 0;
  14. }

在写一个函数用来获取报文尾部,因为post提交的话文本会在报文体的尾部

  1. int GetEnd(char* buff,char* t){
  2. if(buff == NULL || t == NULL){
  3. return -1;
  4. }
  5. int i = strlen(buff);
  6. int count = 0;
  7. int d = 0;
  8. int y = 0;
  9. for(;i>0;--i){
  10. if(buff[i] == '\n'){
  11. break;
  12. }
  13. ++count;
  14. }
  15. d = strlen(buff) - count+1;
  16. for(;buff[d] != '\0';++d){
  17. t[y++] = buff[d];
  18. }
  19. return 0;
  20. }

然后在写一个获取HTTP状态的函数,这一部分主要利用解析到的文本头来判断http客户端执行了什么操作,然后返回给我们,便于我们做对应的操作

  1. int GET_HTTP_STATE(char* buff){
  2. if(buff == NULL){
  3. return 0;
  4. }
  5. char Head[256] = {0};
  6. GetHead(buff,Head);
  7. if(Head == NULL){ return 0; }
  8. if(strcmp(Head,"GET / HTTP/1.1") == 0){
  9. return STATE_GET_INDEX;
  10. }
  11. char ff[256] = {0};
  12. if(strcmp(Head,"POST / HTTP/1.1") == 0){
  13. return STATE_BUTTON_FOO;
  14. }
  15. return STATE_200;
  16. }

然后就是led操作的函数,这个就不用多说了,非常简单

  1. int Led_Ops(int LED_INDEX,int STATE){
  2. int fd = 0;
  3. int val = 0;
  4. if(LED_INDEX == LED_1){
  5. fd = open(LED_DEV_ONE_NAME,O_RDWR);
  6. if(fd == -1) { return -1; }
  7. }
  8. if(LED_INDEX == LED_2){
  9. fd = open(LED_DEV_TWO_NAME,O_RDWR);
  10. if(fd == -1) { return -1; }
  11. }
  12. if(STATE == LED_UP){
  13. val = 1;
  14. write(fd,&val,sizeof(val));
  15. }
  16. if(STATE == LED_DOWN){
  17. val = 0;
  18. write(fd,&val,sizeof(val));
  19. }
  20. close(fd);
  21. }

最后就是exec的事件函数,根据返回的状态执行对应的操作,最后也要给http客户端进行反馈,200告诉它我们完成了工作,其次post提交之后我们也要返回页面,因为http客户端会显示服务器返回的数据。

  1. int Http_Exec(int state,int fd,char* buff){
  2. char rt[2*1024] = {0};
  3. if(state == STATE_GET_INDEX){
  4. strcat(rt,STATE_OK);
  5. strcat(rt,SERVER_TYPE);
  6. strcat(rt,index_body);
  7. send(fd,rt,strlen(rt),0);
  8. }
  9. if(state == STATE_BUTTON_FOO){
  10. char fun[256] = {0};
  11. GetEnd(buff,fun);
  12. strcat(rt,STATE_OK);
  13. strcat(rt,SERVER_TYPE);
  14. strcat(rt,index_body);
  15. send(fd,rt,strlen(rt),0);
  16. if(strcmp(fun,"foo=LED1_Light") == 0){
  17. Led_Ops(LED_1,LED_UP);
  18. }
  19. if(strcmp(fun,"foo=LED1_Ext") == 0){
  20. Led_Ops(LED_1,LED_DOWN);
  21. }
  22. if(strcmp(fun,"foo=LED2_Light") == 0){
  23. Led_Ops(LED_2,LED_UP);
  24. }
  25. if(strcmp(fun,"foo=LED2_Ext") == 0){
  26. Led_Ops(LED_2,LED_DOWN);
  27. }
  28. }
  29. if(state == STATE_200){
  30. strcat(rt,STATE_OK);
  31. strcat(rt,SERVER_TYPE);
  32. send(fd,rt,strlen(rt),0);
  33. }
  34. return 0;
  35. }

然后就是main函数

先初始化tcp,这里我写的不是多线程,是单线程的,也就是说同一时间只能有一个http客户端响应。

  1. int listenfd, connectfd;
  2. struct sockaddr_in server, client;
  3. socklen_t addrlen;
  4. if((listenfd = socket(AF_INET, SOCK_STREAM, 0)) == -1){
  5. perror("[SERVER_ERROR] socket\n");
  6. return -1;
  7. }
  8. int opt = 1;
  9. setsockopt(listenfd, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));
  10. bzero(&server, sizeof(server));
  11. server.sin_family = AF_INET;
  12. server.sin_port = htons(PORT);
  13. server.sin_addr.s_addr = htonl(INADDR_ANY);
  14. if(bind(listenfd, (struct sockaddr *)&server, sizeof(server)) == -1){
  15. perror("[SERVER_ERROR] bind\n");
  16. return -1;
  17. }
  18. addrlen = sizeof(client);
  19. FILE* fp = fopen(INDEX_NAME,"r");
  20. if(fp == NULL){
  21. perror("[SERVER_ERROR] index.html file\n");
  22. return -1;
  23. }

把index.html读取出来,返回给客户端

fread(index_body,sizeof(index_body),1,fp);

然后while循环监听并执行事件

  1. while(1){
  2. if(listen(listenfd, BACKLOG) == -1){
  3. perror("[SERVER_ERROR] listen\n");
  4. return -1;
  5. }
  6. if((connectfd = accept(listenfd, (struct sockaddr *)&client, &addrlen)) == -1){
  7. perror("[SERVER_ERROR] accept\n");
  8. return -1;
  9. }
  10. char buff[1024] = {0};
  11. recv(connectfd,buff,1024,0);
  12. //printf("%s\n",buff);
  13. Http_Exec(GET_HTTP_STATE(buff),connectfd,buff);
  14. close(connectfd);
  15. }

最后的关闭tcpfd

  1. close(listenfd);
  2. return 0;

六.在make添加支持

  1. arm-embedsky-linux-gnueabi-gcc ./src/network/server.c -o server
  2. mv server ./arch/arm/network
  3. cp ./src/network/index.html ./arch/arm/network

好了到这一步就彻底写完啦。

完整的make:

  1. ifneq ($(KERNELRELEASE),)
  2. obj-m := ./src/TQ210_LED/device/TQ210_device_led.o
  3. else
  4. KDIR := /home/beis/TQ/opt/EmbedSky/TQ210/Kernel_3.0.8_TQ210_for_Linux_v2.4
  5. all:
  6. $(MAKE) -C $(KDIR) M=$(PWD) modules CROSS_COMPILE=arm-embedsky-linux-gnueabi-
  7. arm-embedsky-linux-gnueabi-gcc ./src/TQ210_LED/app/TQ210_app_led.c -o TQ210_app_led
  8. arm-embedsky-linux-gnueabi-gcc ./src/network/server.c -o server
  9. mv ./src/TQ210_LED/device/*.o ./output
  10. mv *.symvers ./output
  11. mv *.order ./output
  12. mv ./src/TQ210_LED/device/*.mod.c ./output
  13. mv ./src/TQ210_LED/device/*.ko ./arch/arm/TQ210_LED
  14. mv TQ210_app_led ./arch/arm/TQ210_LED
  15. mv server ./arch/arm/network
  16. cp ./src/network/index.html ./arch/arm/network
  17. clean:
  18. $(MAKE) -C $(KDIR) M=$(PWD) clean
  19. rm ./output/*
  20. rm ./arch/arm/TQ210_LED/*
  21. rm ./arch/arm/network/*
  22. endif

git保存

  1. git add .
  2. git commit -m "three"

七. 最终演示

使用你的方式在把arch/arm下两个目录的文件全部传输到开发板

我用的是dropbear

然后ssh登入进去执行。

我们是ssh登入进去的,所以很多命令都在/sbin目录下

加载模块:

/sbin/insmod TQ210_device_led.ko

然后查看一下日志

可以看到成功加载。

然后我们在运行app demo演示:

在看一下server演示:

因是GIF所以比较模糊,大家可以自行测试

这里是github的项目地址:https://github.com/beiszhihao/Internet-of-things-project

日后所有基于物联网的项目我都会开源在这个仓库中

欢迎大家star

原文链接:https://blog.csdn.net/bjbz_cxy/article/details/117595265



所属网站分类: 技术文章 > 博客

作者:狗蛋你别跑

链接:http://www.phpheidong.com/blog/article/89705/39474f9a68ac9a8d382f/

来源:php黑洞网

任何形式的转载都请注明出处,如有侵权 一经发现 必将追究其法律责任

2 0
收藏该文
已收藏

评论内容:(最多支持255个字符)
